單頭電加熱管中由于希望能探測出某些點的溫度，于是孕育出帶熱電偶的單頭電加熱管。帶熱電偶單頭電加熱管是指在其內部加入K型或者J型熱電偶里用來探測溫度，但是熱電偶所處的位置不同，其探測的溫度位置也就不同，下面為大家介紹熱電偶在單頭電加熱管中的位置：

1.管底接地型

熱電偶放置管子底部，和電熱管外殼導通。由于底部的測溫節點能與模具緊密接觸，所以溫度感應速度快，該工藝結構適用于所有尺寸的電熱管。

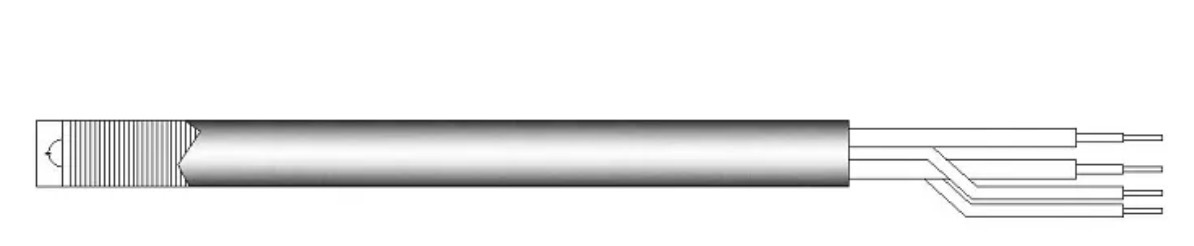

2.管底非接地型

溫度感應速度相比管底接觸型結構的慢，常作為參考溫度使用

3.管中間接地型

適用于長度長于80mm的電熱管，用于測量電熱管內部的溫度，對其起到超溫監測的作用。

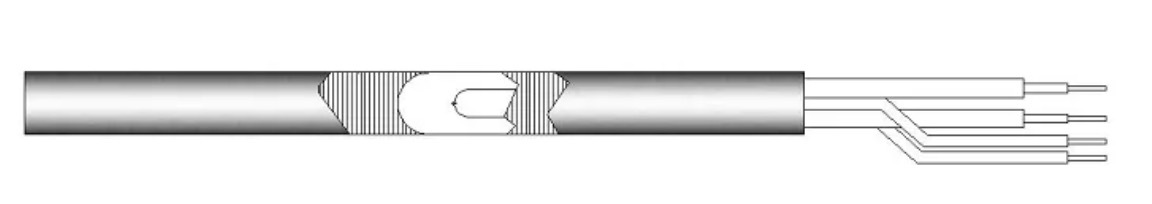

4.管中間非接地型

適用于長度長于80mm的電熱管，用于測量電熱管外殼內壁的溫度，作為電熱管外殼溫度的參考用，在對電熱管表面溫度要求高的場合廣泛運用。
